「快速門電控箱」SEJ控制箱限位調試方法
SEJ是意大利合資的快速門控制器品牌,同品牌還有電機和編碼器,推薦配套使用,更有利于快速門的使用。
SEJ控制箱可使用編碼器和機械限位,調試方法如下。
「快速門電控箱」SEJ控制箱限位調試方法
.jpg)
一、編碼器調試
(1)手動或者自動轉換開關打到手動狀態。
(2)急停按下,同時按↑鍵和↓鍵3秒,變頻器顯示“STU0”,開始學習限位。
(3)急停拉起,同時按↑鍵和↓鍵,門調整到下限位。手/自動轉換開光轉到自動,再轉回手動,變頻器交替顯示1000與“STU1”,(按↑鍵是增大,按↓鍵值減小,如反向,請對調EPA,EPB接線),下限位的實際脈沖值可以查看說明書P542。
(4)再按↑鍵和↓鍵,門調整到上限位。手/自動轉換開關轉到自動,再轉回手動,變頻器交替顯示當前編碼器的值與“STU2”,上限位的實際脈沖值查看說明書P543.
(5)在按↑鍵,門調整到超上限位,手/自動轉換開關轉到自動,再轉回手動,記錄當前編碼器的值(此值大于上限位值),按↓鍵關門,學習結束。超上限位的實際脈沖值在說明書P544。

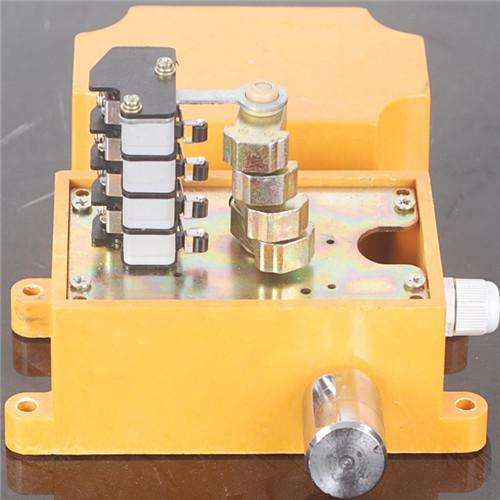

二、機械限位開關調試
(1)P547改為1是機械限位開關模式;
(2)應接機械限位開關的常閉觸點;
(3)EPA是機械限位開關的下限位,EPB是機械限位開關的上限位;
(4)通過機械限位開關行程的調節,可直接使用。
「快速門電控箱」SEJ控制箱限位調試方法
