『快速門限位開關』堆積門行程限位開關調試說明

快速門的限位開關沒有調整以前在無人監控狀態下，電控箱不可處于通電狀態；


電控箱正式投入運行后，每月應進行一次運行檢查；


按鍵指令門不動作，先檢查三相電源是否缺相，三相電源進線的相序是否接錯，停止鍵是否接在常開觸點上


快速門編碼器調試


（1）手動或者自動轉換開關打到手動狀態。


（2）急停按下，同時按↑鍵和↓鍵3秒，變頻器顯示“STU0”，開始學習限位。


（3）急停拉起，同時按↑鍵和↓鍵，門調整到下限位。


手/自動轉換開光轉到自動，再轉回手動，變頻器交替顯示1000與“STU1”，（按↑鍵是增大，按↓鍵值減小，如反向，請對調EPA，EPB接線），下限位的實際脈沖值可以查看說明書P542。


（4）再按↑鍵和↓鍵，門調整到上限位。


手/自動轉換開關轉到自動，再轉回手動，變頻器交替顯示當前編碼器的值與“STU2”，上限位的實際脈沖值查看說明書P543.


（5）在按↑鍵，門調整到超上限位，手/自動轉換開關轉到自動，再轉回手動，記錄當前編碼器的值（此值大于上限位值），按↓鍵關門，學習結束。


超上限位的實際脈沖值在說明書P544。


P543和P544代碼說明


『快速門限位開關』快速門編碼器功能說明：


自動時：雷達信號有效；手動時，雷達信號無效；


光電保護：門下降到低速緩沖段，光電無效。

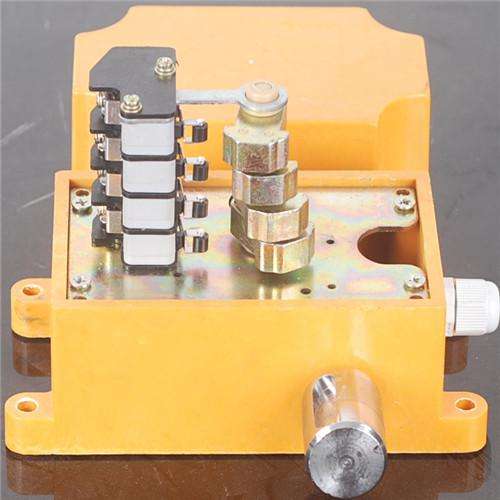

『快速門限位開關』快速門機械限位開關調試


（1）P547改為1是機械限位開關模式；


（2）應接機械限位開關的常閉觸點；


（3）EPA是機械限位開關的下限位，EPB是機械限位開關的上限位；


（4）通過機械限位開關行程的調節，可直接使用。
