快速門編碼器正確的接線

（1）正確接線至關重要，如圖1 為NPN 輸出增量型E6B2-CWZ6C 的接線原理，圖2 為NPN 輸出增量型E6B2-CWZ6C 的實際接線，棕色線接電源正極，藍色線接電源負極，黑色線接輸入0.00，白色線接輸入0.01，橙色線接輸入0.04，PLC 的COM 接電源正極。

（2）下圖為PNP 輸出增量型快速門編碼器E6B2-CWZ6B 的實際接線圖，棕色線接電源正極，藍色線接電源負極，黑色線接輸入0.00，白色線接輸入0.01，橙色線接輸入0.04，PLC 的COM 接電源負極。

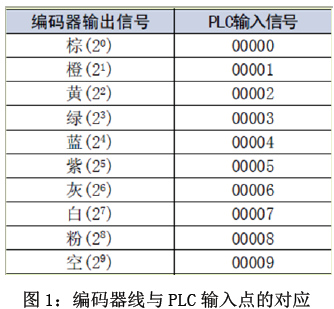

（3）圖1 為

絕對值型編碼器

的線與PLC 輸入的點的對應圖，圖2 為NPN 輸出絕對值型E6C3-AG5C 的實際接線圖，紅色線接電源正極，黑色線接電源負極，褐色線接輸入0.00，橙色線接輸入0.01，黃色線接輸入0.02，綠色線接輸入0.03，藍色線接輸入0.04，紫色線接輸入0.05，灰色線接輸入0.06，白色線接輸入0.07，粉色線接輸入0.08，PLC 的COM 接電源正極。

（4）下圖為PNP 輸出絕對值型E6C3-AG5B 的實際接線圖，紅色線接電源正極，黑色線接電源負極，褐色線接輸入0.00，橙色線接輸入0.01，黃色線接輸入0.02，綠色線接輸入0.03，藍色線接輸入0.04，紫色線接輸入0.05，灰色線接輸入0.06，白色線接輸入0.07，粉色線接輸入0.08，PLC 的COM 接電源負極。

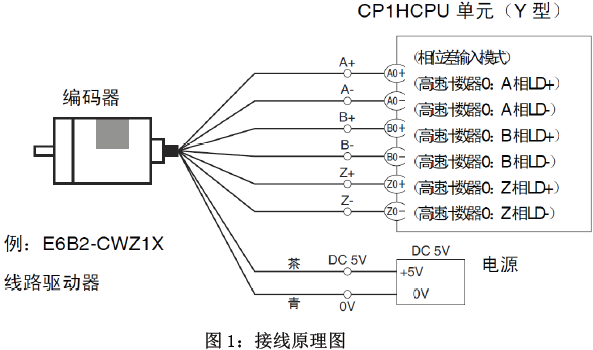

（5）圖1 為線驅動

快速門編碼器

的接線原理，圖2 為實際接線圖，黑色線接A0+，黑紅鑲邊線A0-，白色線接B0+，白紅鑲邊線接B0-, 橙色線接Z0+，橙紅鑲邊線接Z0-，褐色線接電源+5V，藍色線接電源0V，切勿接線錯誤。

不同型號，不同品牌的

快速門編碼器會有所不同，您可以參照隨包裝的說明書進行安裝。
